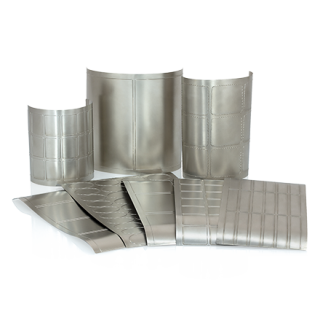

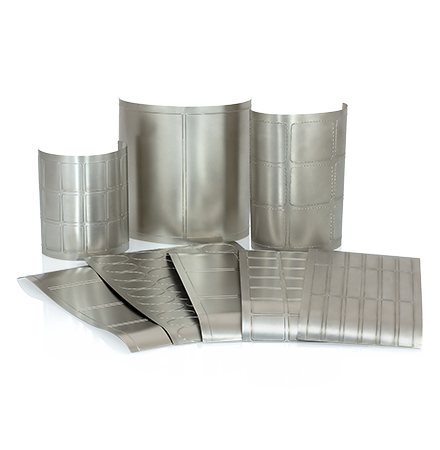

フレキシブルダイ

フレキシブルダイは、エッチング(腐食)及び機械加工により、刃をミクロン単位で形成したプレートで、マグネットシリンダーに貼り付け、 打ち抜き加工に使用します。さまざまな素材に対応します。また、トムソン型では製作が難しい複雑な形状も抜き型にすることができ、精度の厳しい製品要求を満たすために使用されることもあります。
Share：
Hardened  and Tempered steel   Chemical  Conposion (%)
JIS Nippon  Steel C Si Mn P S Cu Ni Cr
S50C   0.47 ~ 0.53 0.15 ~ 0.35 0.60 ~ 0.90 ≦0.030 ≦0.035 ≦0.030 ≦0.20 ≦0.20
S55C   0.52 ~ 0.58 0.15 ~ 0.35 0.60 ~ 0.90 ≦0.030 ≦0.035 ≦0.030 ≦0.20 ≦0.20
S56C   0.60 ~ 0.70 0.15 ~ 0.35 0.60 ~ 0.90 ≦0.030 ≦0.035 ≦0.030 ≦0.20 ≦0.20
SK85   0.80 ~ 0.90 0.10 ~ 0.35 0.10 ~ 0.50 ≦0.030 ≦0.035 ≦0.025 ≦0.20 ≦0.20
SK95   0.90 ~ 1.00 0.10 ~ 0.35 0.10 ~ 0.50 ≦0.030 ≦0.035 ≦0.025 ≦0.25 ≦0.30
SKS51   0.75 ~ 0.85 ≦0.35 ≦0.50 ≦0.030 ≦0.030 ≦0.025 1.30 ~ 2.00 0.20 ~ 0.50
SKS5   0.75 ~ 0.85 ≦0.35 ≦0.50 ≦0.030 ≦0.030 ≦0.025 0.70 ~ 1.30 0.20 ~ 0.50
SUP6   0.56 ~ 0.64 1.50 ~ 1.80 0.70 ~ 1.00 ≦0.030 ≦0.030 ≦0.030

Hardened  and Tempered steel   Hardness Hardness Tensile Strength (N/mm²)
JIS Nippon  Steel HV HRC
S50C   320 ~ 560 33 ~ 53 1025 ~ 1950
S55C   320 ~ 560 33 ~ 53 1025 ~ 1950
S56C   320 ~ 560 33 ~ 53 1025 ~ 1950
SK85   340 ~ 580 34 ~ 54 1070 ~ 2020
SK95   340 ~ 580 34 ~ 54 1070 ~ 2020
SKS51   340 ~ 580 34 ~ 54 1070 ~ 2020
SKS5   340 ~ 580 34 ~ 54 1070 ~ 2020
SUP6   320 ~ 560 33 ~ 53 1025 ~ 1950
