鋼材 / 応用事例

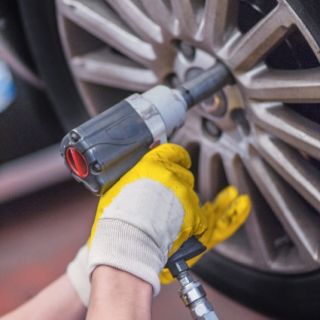

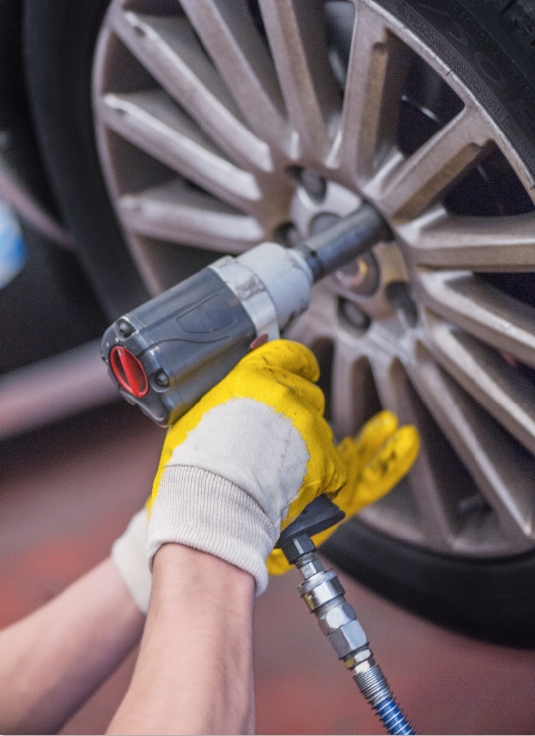

空圧工具部品
空圧工具は、圧縮空気を動力源として使用する工具であり、通常は耐久性のある材料で作られており、長時間および高負荷の使用に耐えることができます。一般的な鋼種にはSK85、SAE1085、SKS5、SKS51などがあります。

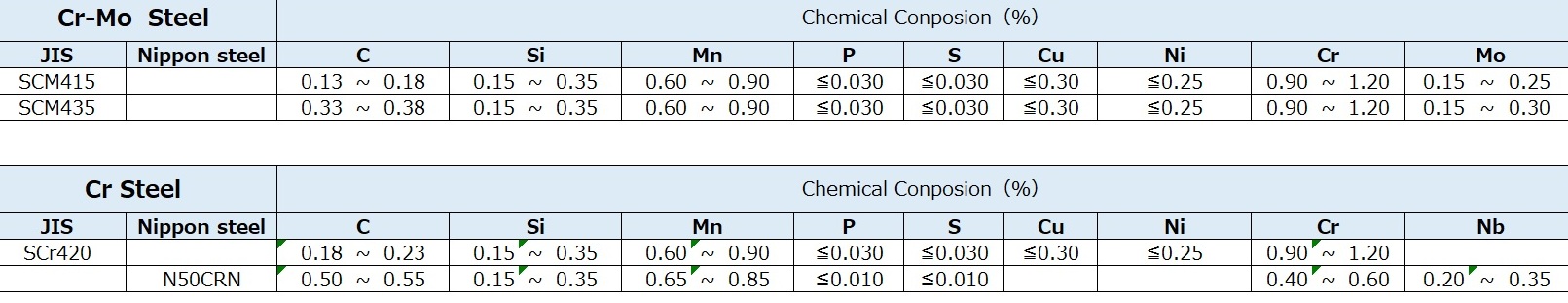

| Cr-Mo Steel | Chemical Conposion(%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| JIS | SAE | C | Si | Mn | P | S | Cu | Ni | Cr | Mo |
| SCM415 | 0.13 ~ 0.18 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | 0.15 ~ 0.25 | |
| SCM420 | 0.18 ~ 0.23 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | 0.15 ~ 0.25 | |
| SCM430 | 0.28 ~ 0.33 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | 0.15 ~ 1.30 | |
| SAE4130 | 0.28 ~ 0.33 | 0.15 ~ 0.35 | 0.40 ~ 0.60 | ≦0.030 | ≦0.040 | 0.80 ~ 1.10 | 0.15 ~ 0.25 | |||
| SCM435 | 0.33 ~ 0.38 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | 0.15 ~ 0.30 | |
| SCM440 | 0.38 ~ 0.43 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | 0.15 ~ 0.30 |
| Cr Steel | Chemical Conposion(%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| JIS | Nippon steel | C | Si | Mn | P | S | Cu | Ni | Cr | Nb |
| SCr420 | 0.18 ~ 0.23 | 0.15 ~ 0.35 | 0.60 ~ 0.90 | ≦0.030 | ≦0.030 | ≦0.30 | ≦0.25 | 0.90 ~ 1.20 | ||
| N50CRN | 0.50 ~ 0.55 | 0.15 ~ 0.35 | 0.65 ~ 0.85 | ≦0.010 | ≦0.010 | 0.40 ~ 0.60 | 0.20 ~ 0.35 |

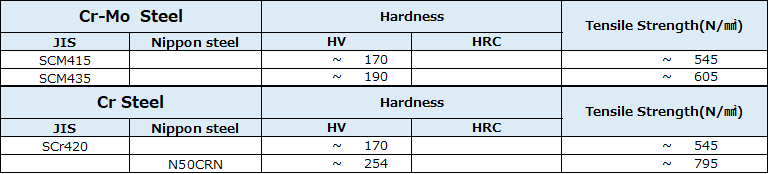

| Cr-Mo Steel | Hardness | Hardness | Tensile Strength (N/mm²) | |
|---|---|---|---|---|
| JIS | Nippon steel | HV | HRC | |
| SCM415 | ~ 170 | ~ 545 | ||
| SCM435 | ~ 190 | ~ 605 |
| Cr Steel | Hardness | Hardness | Tensile Strength (N/mm²) | |
|---|---|---|---|---|
| JIS | Nippon steel | HV | HRC | |
| SCr420 | ~ 170 | ~ 545 | ||
| N50CRN | ~ 254 | ~ 795 |
